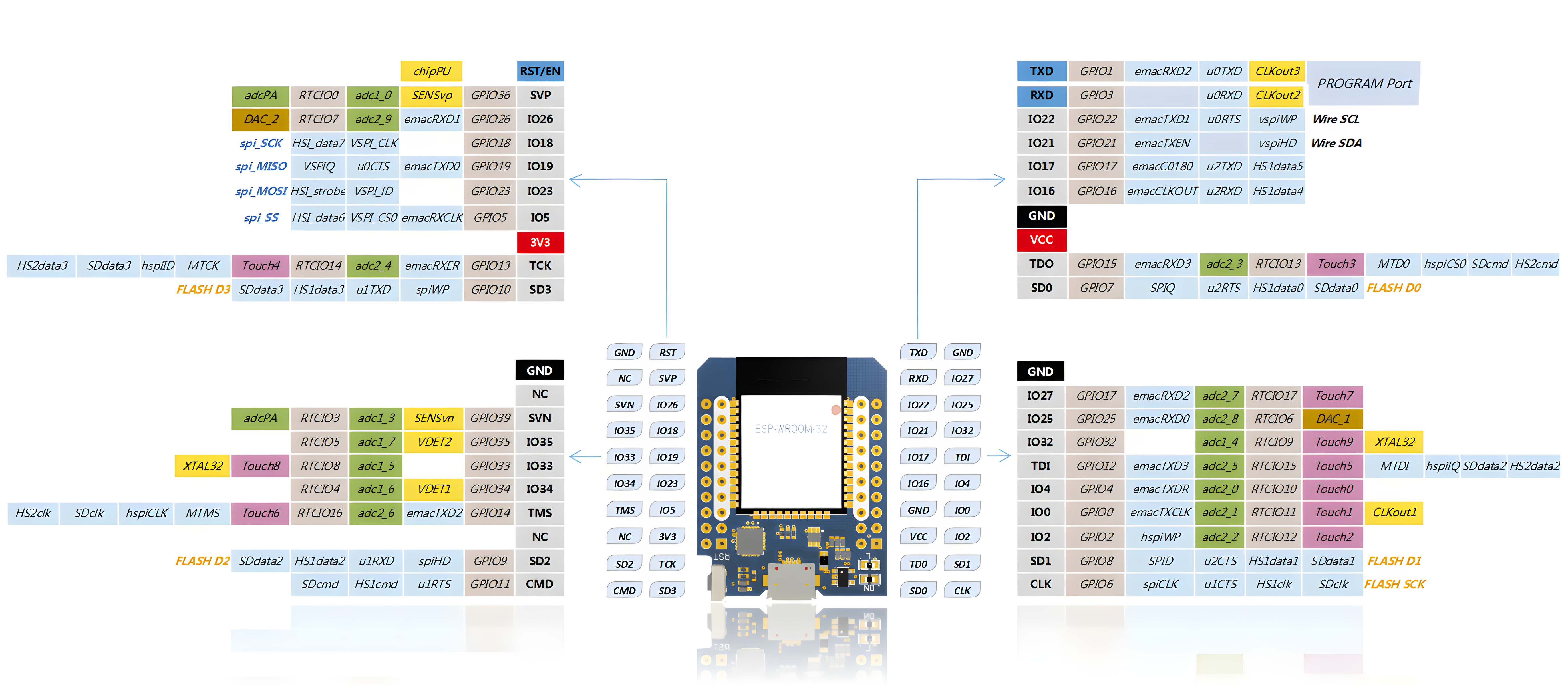

WLED - Pinout

  1.  Mikrocontroller-Board: ESP8266 / ESP32-Modul, ein beliebtes WLAN-fähiges Mikrocontroller-Board für verschiedene Arten von DIY-Projekten ist.
  2. Potentiometer: Ein Potentiometer ist ein variabler Widerstand, der oft als Eingabegerät verwendet wird, um z.B. die Lautstärke zu regeln oder eine Eingabe in einem elektronischen Projekt zu variieren.
  3. OLED-Display: Display mit Pin-Beschriftungen wie SDA und SCL, ein OLED-Display, das über I2C kommuniziert, einen Zwei-Draht-Bus, der Daten seriell überträgt.
  4. Digitales Mikrofonmodul: Platziert in der Mitte oben, wahrscheinlich ein I2C-kompatibles Mikrofon für die Audioaufnahme.

WLED - Pinout

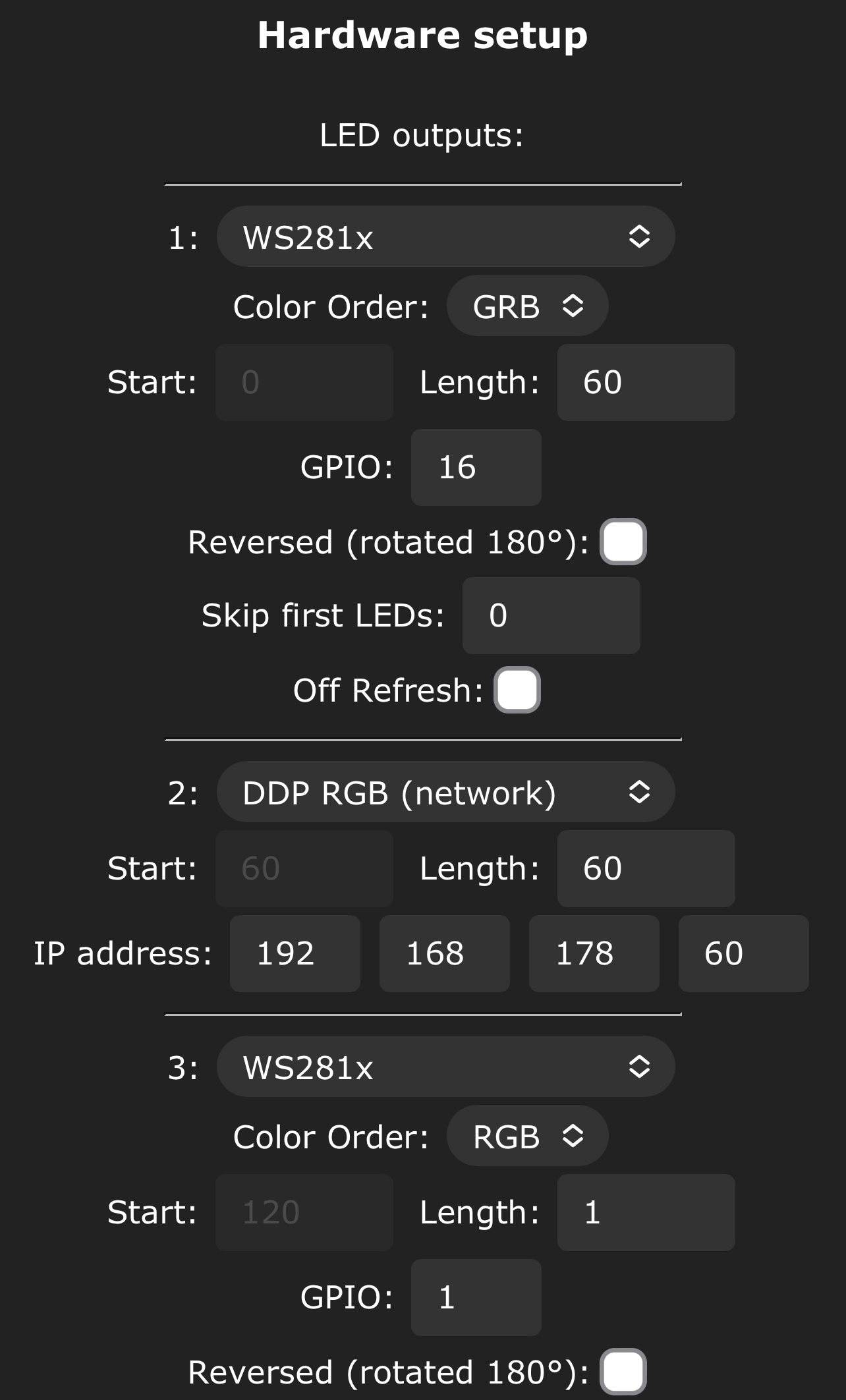

GND # ROTARY 2x / Schwarz

RST

IO01

GND # LED / MIC  / DIS / Schwarz

NC

IO36

IO03

IO27 # ROTARY / Grün

IO39

IO26 # ROTARY / SW

IO22 # DIS / Blau

IO25 # ROTARY / Blau

IO35

IO18

IO21 # DIS / Grün

IO32 # MIC / weiß

IO33

IO19

IO17

IO12

IO34

IO23

IO16 # LED / Grün

IO04

IO14 # MIC / Blau

IO05

GND #  LED / Schwarz

IO00

NC

3v3 # MIC / Rot

VCC # LED / DIS / Rot

IO02

IO09

IO13

IO15 # MIC / Grün

IO08

IO11

IO10

IO07

IO06


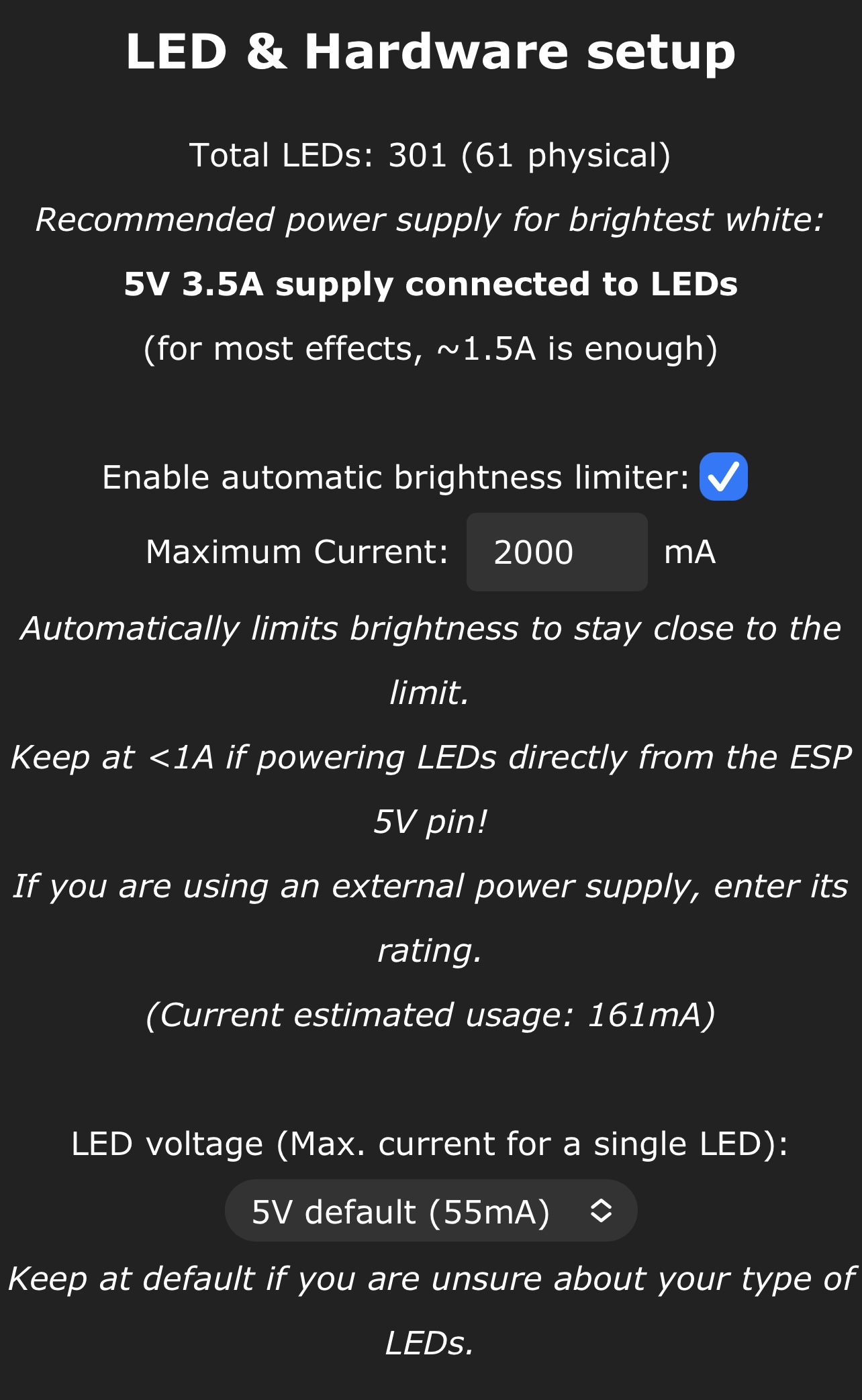

LED WS2812b - Pinout

LED

DATA

16

Grün

VCC

VCC

Rot

GND

GND

Schwarz

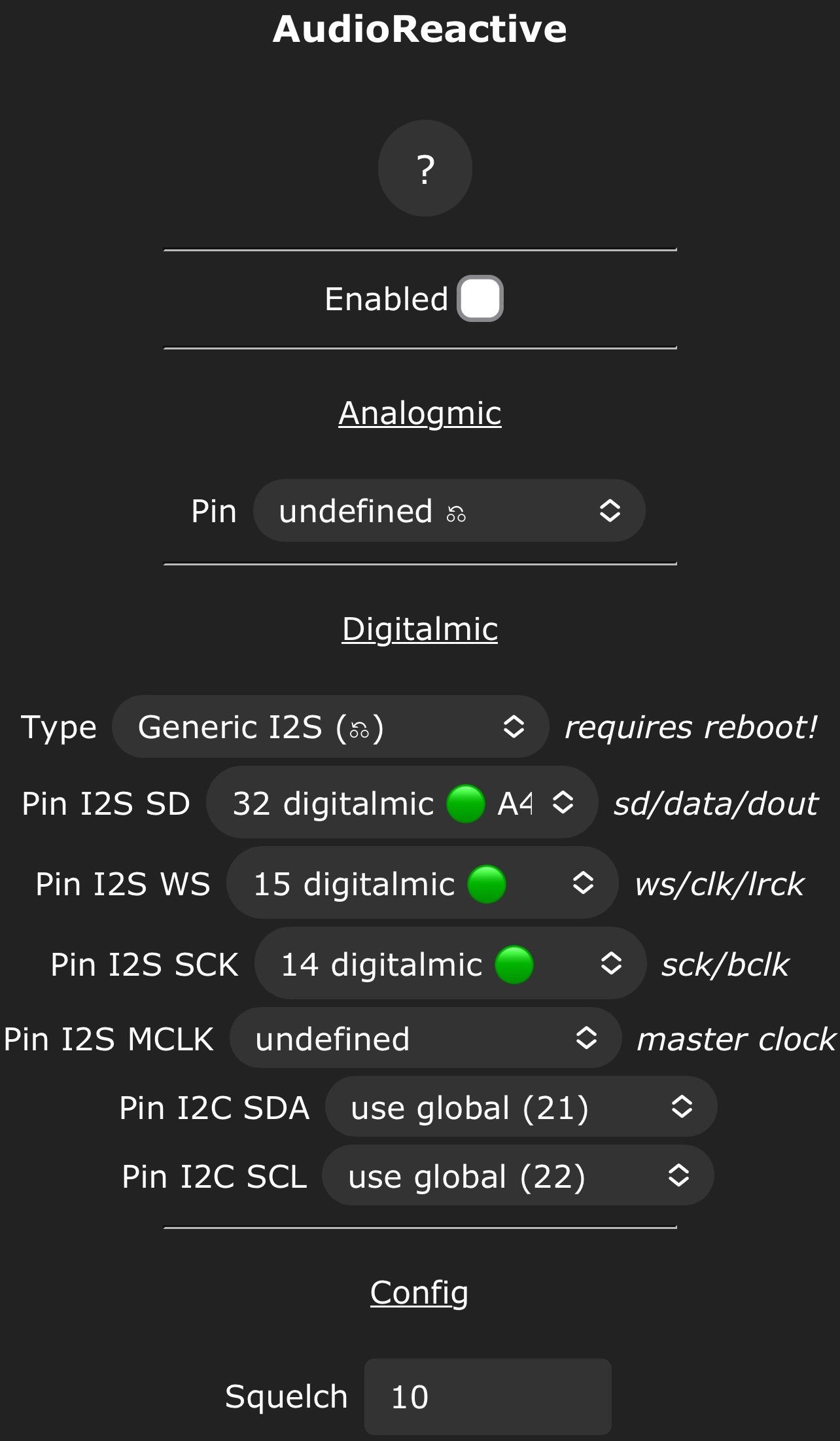

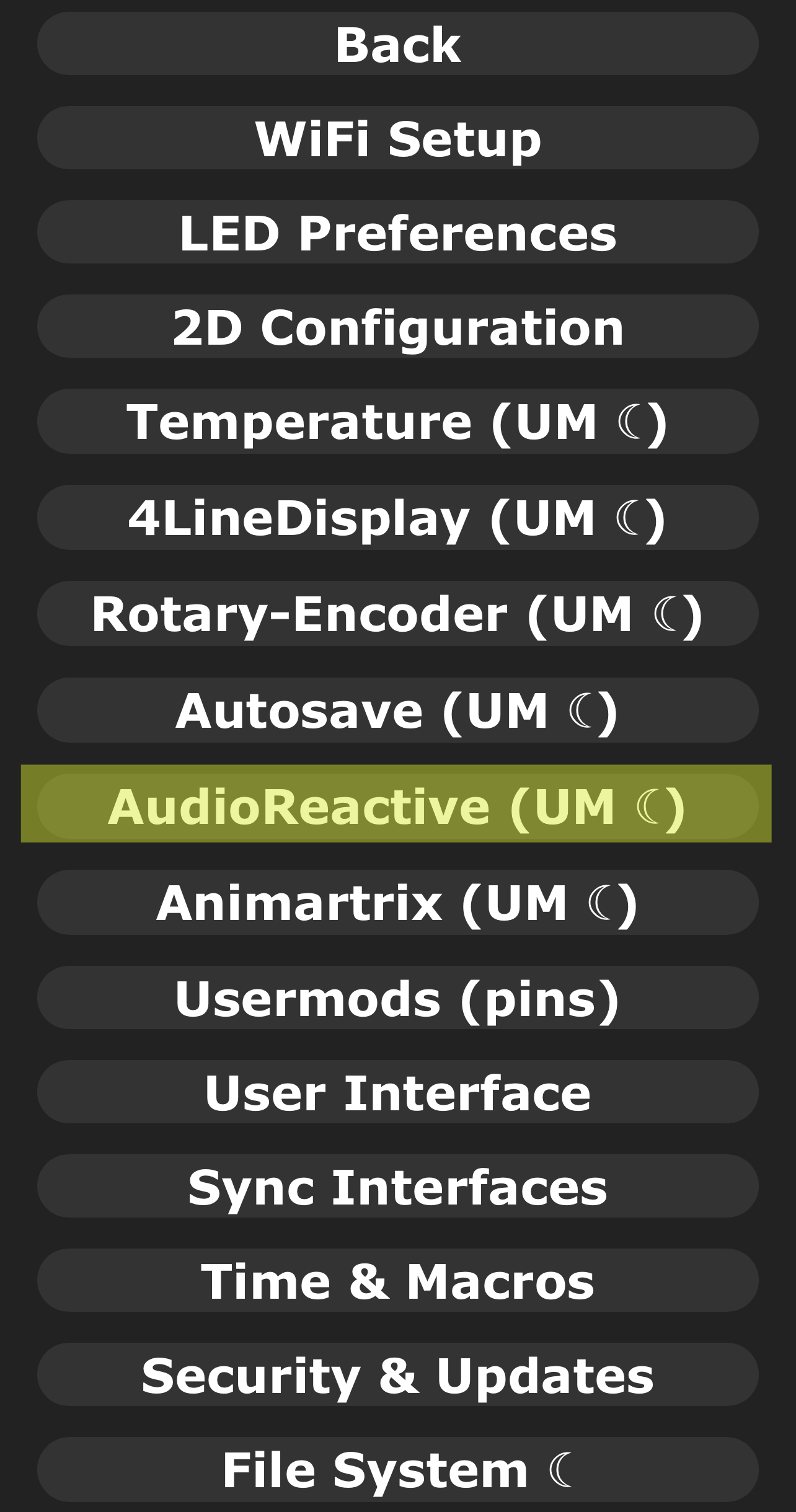

MIC I2S - Pinout

MIC // I2S Digital

SCK

14

Blau

GND

GND

Schwarz

WS

15

Grün

VDD

3v3

Rot

SD

32

Weiß

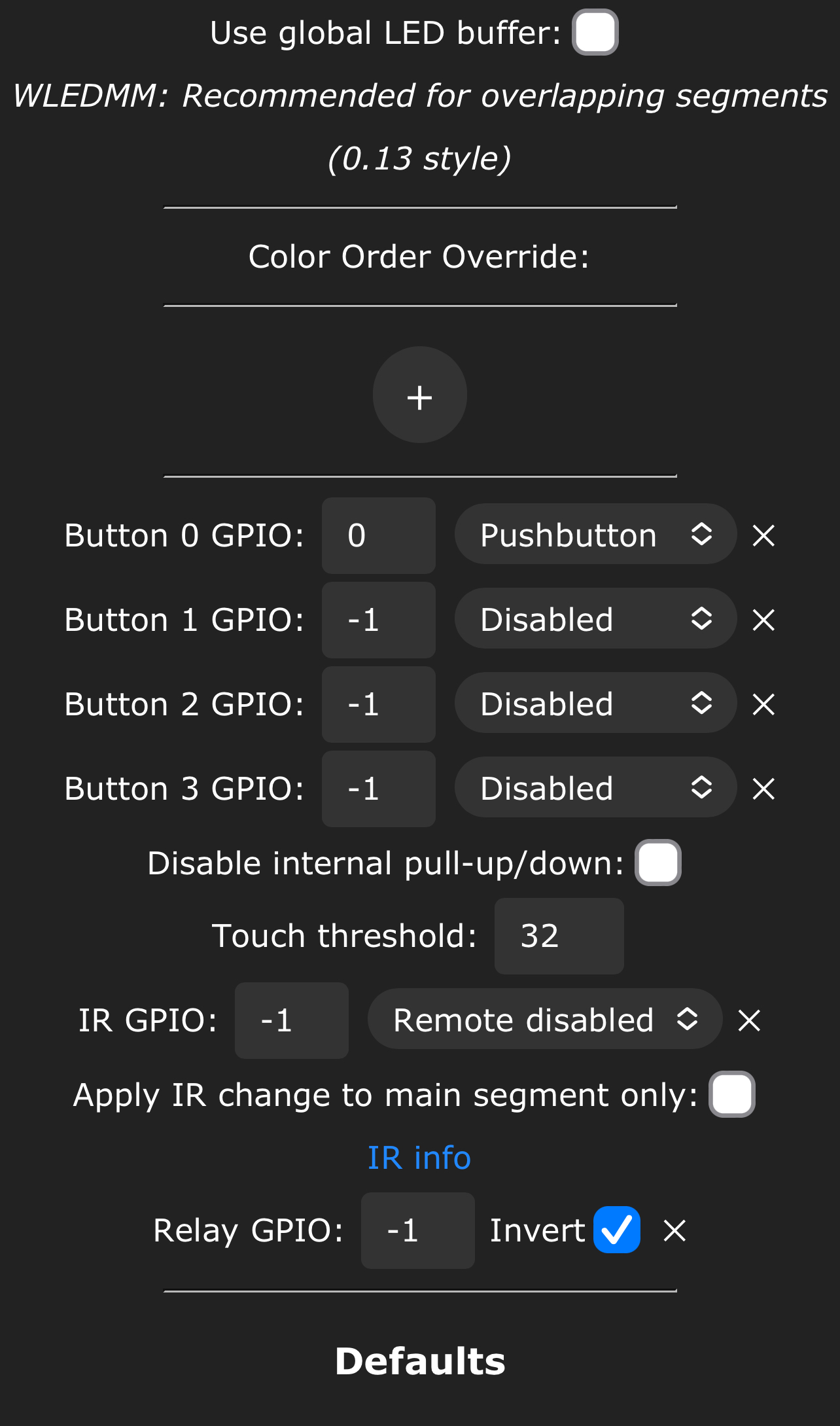

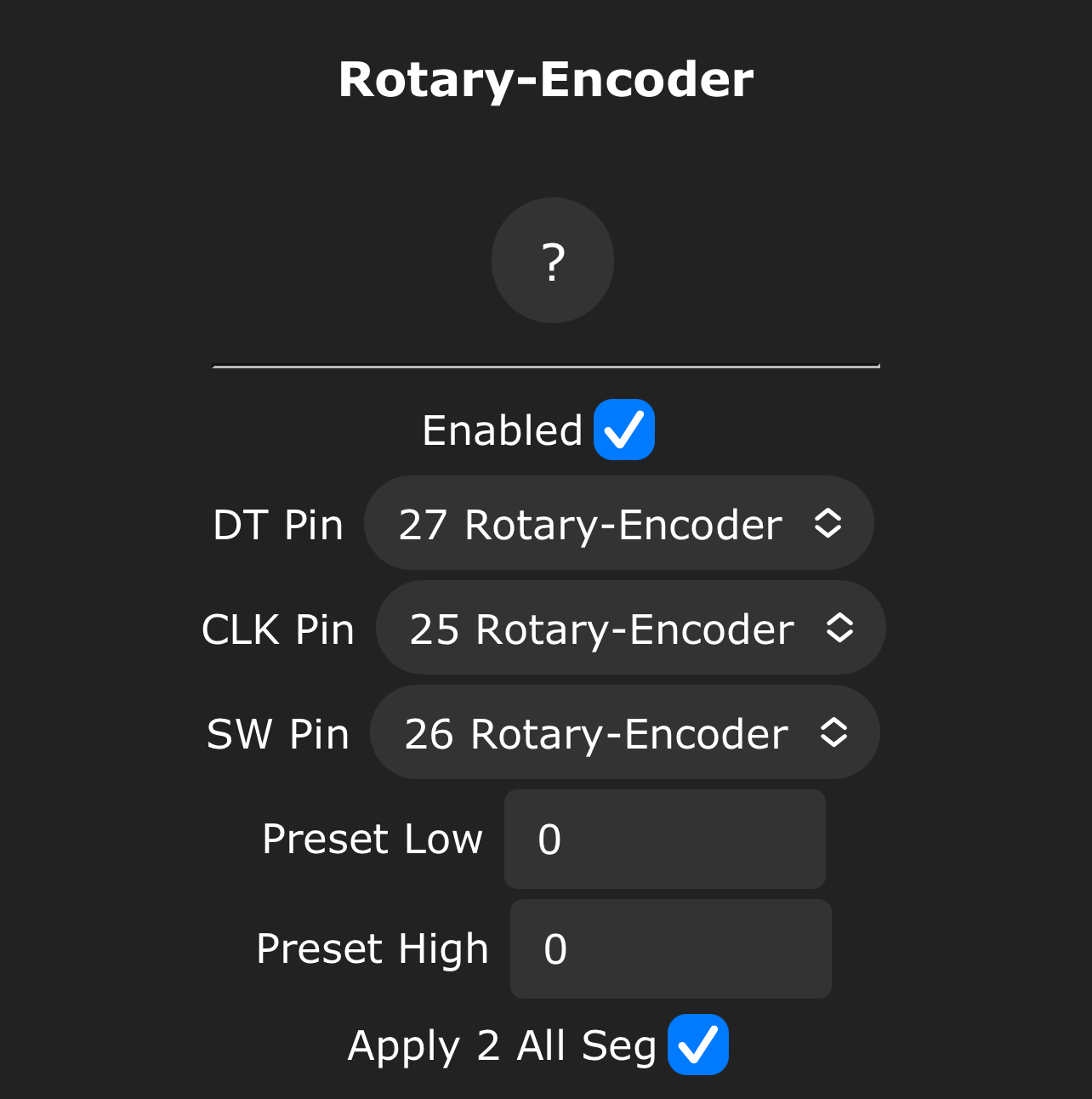

ROTARY / SWITCH - Pinout

ROTARY ENCODER + Switch

OUT A / DT

27

Grün

OUT B / CLK

25

Blau

GND

GND

Schwarz

.



SW

26

Rot

GND

GND

Weiß

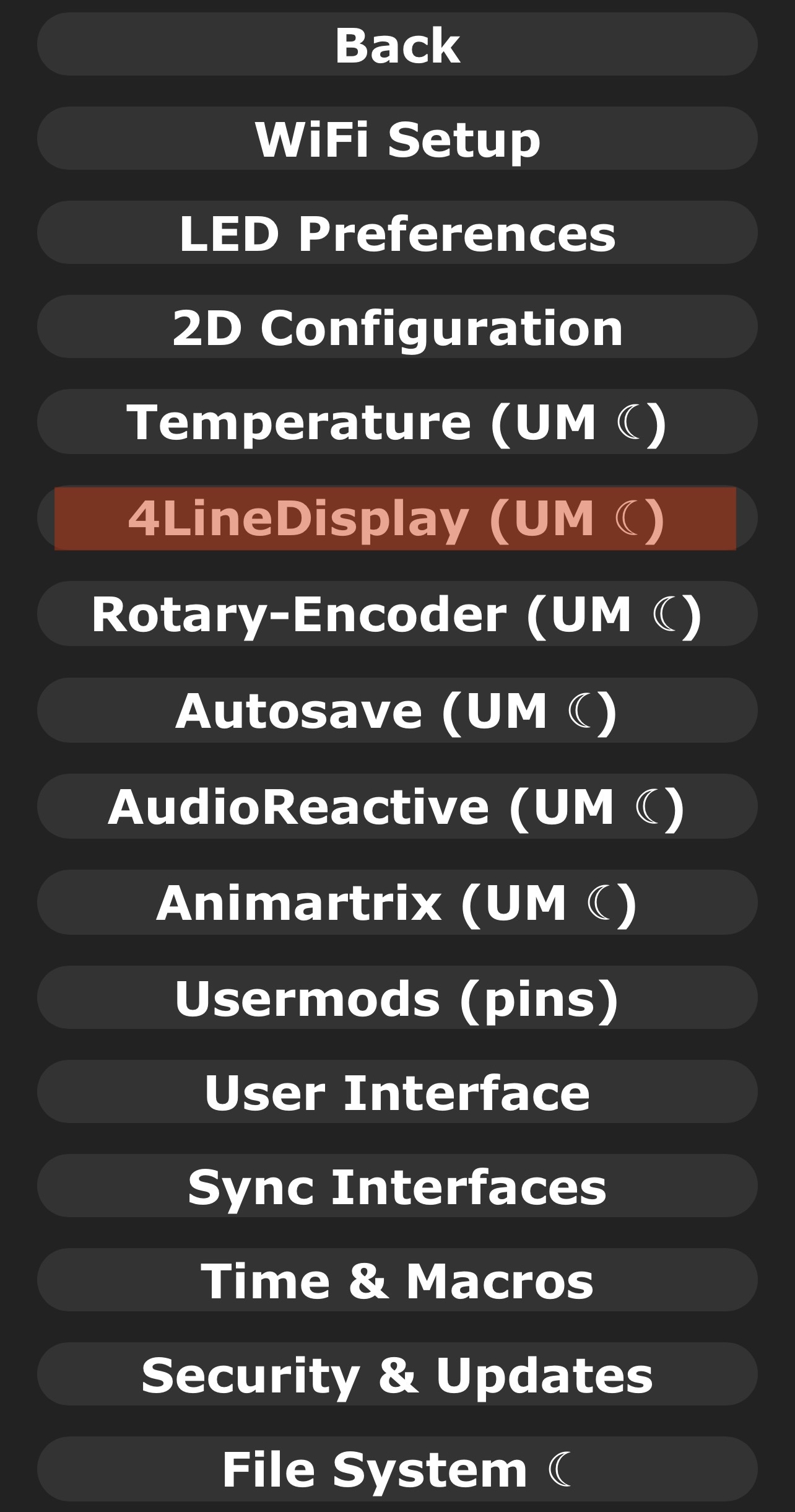

DISPLAY SSD1306 - Pinout

DISPLAY // SSD1306 128x64

GND

GND

Schwarz

VOC

VCC

Rot

SCL

22

Blau

SDA

21

Grün
